回轉式單筒烘干機是將物料通過筒體回轉及設置的揚料板帶動物料與高溫?zé)煔膺M(jìn)行充分熱交換，使物料烘干的設備，具有烘干效果好、產能大、運轉率高、節能環保、操作維護簡便以及整機使用壽命長等特點，該型烘干機在筒體內部設有多種角度的周向揚料板組合裝置，能大幅提高熱交換率，縮短烘干時間。
產能：2-60(t/h)
型號：?1.2×12m-?5.0×50m
適用物料：粘土、頁巖、塊礦、礦渣、礦粉、粉煤灰、鈦白粉、鋁礬土、污泥、陶粒等
1、托擋輪支承裝置和托輪支承裝置的機架整體焊接完畢，進行振動時效處理，消除焊接應力后，用大型立式車床和鏜銑床進行一體化加工制造，保證了各部分的加工、配合精度和形位公差，有效提高了整機的安裝精度和可靠性；
2、筒體內部根據物料情況設置不同形式的揚料板，多種角度的周向揚料板組合裝置，可大幅提高其熱交換率，縮短烘干時間；
3、烘干效果好、產能大、運轉率高；
4、結構緊湊、運轉平穩、操作維護簡便。

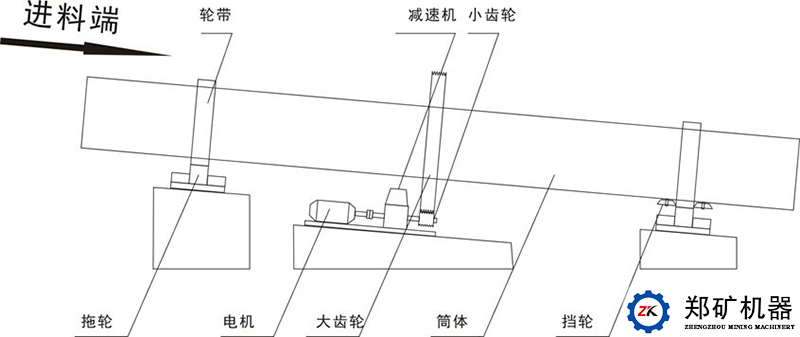

物料通過進料裝置進入烘干機，由于筒體是在傾斜狀態下作緩慢回轉運動，因此物料在軸向方向上由高端向低端運動，在運動過程中揚料板將物料在圓周向上不斷升舉、拋散和向下移動，從而使物料與空氣進行充分熱交換直至烘干到規定的水分以下，烘干后的物料從出料裝置排出。
| 規格 (m) | 筒體 | 生產能力 (t/h) | 電動機 | 功率 (kW) | 減速機 | |||
| 內徑 (mm) | 長度 (mm) | 傾角 (°) | 轉速 (rpm) | Motor Model | ||||
| φ1.2X12 | 1200 | 12000 | 1.8 | 5 | 2-5 | YI60LM-6 | 11 | ZQ500 |
| φ1.5X15 | 1500 | 15000 | 1.8 | 4.28 | 4-5 | YI60L-6 | 18.5 | ZQ650 |
| φ1.8X18 | 1800 | 18000 | 1.8 | 5 | 6-8 | Y200LI-6 | 22 | ZQ650 |
| φ2.0X20 | 2000 | 20000 | 2 | 3.38 | 7-10 | Y200L2-6 | 30 | ZQ650 |
| φ2.2X22 | 2200 | 22000 | 1.8 | 2.8 | 9-14 | Y250M-6 | 45 | ZQ650 |
| φ2.4X24 | 2400 | 24000 | 2.5 | 2.82 | 14-16 | Y280S-6 | 55 | ZQ750 |
| φ2.8X28 | 2800 | 28000 | 2.5 | 2.55 | 20-22 | Y315S-6 | 90 | ZL115 |
| φ3.0X30 | 3000 | 30000 | 2.5 | 2.69 | 22-24 | Y315LI-6 | 132 | ZL130 |
| φ3.2X32 | 3200 | 32000 | 2.5 | 2.6 | 24-26 | Y315M-4 | 200 | ZSY450 |
| φ3.6X36 | 3600 | 36000 | 2.5 | 2.51 | 30-40 | Y315L2-4 | 315 | ZL130 |
| φ4.0X40 | 4000 | 40000 | 2.5 | 2.09 | 40-45 | YKK4003-4 | 400 | ZSY630 |
| φ4.2X42 | 4200 | 42000 | 2.5 | 2.09 | 45-46 | YKK4005-4 | 400 | ZSY630 |
| φ4.5X45 | 4500 | 45000 | 2.5 | 1.92 | 46-50 | YKK4502-4 | 500 | MH3S230 |
| φ4.8X48 | 4800 | 48000 | 2.5 | 1.92 | 50-55 | YKK4504-4 | 630 | MH3S250 |
| φ5.0X50 | 5000 | 50000 | 2.5 | 1.92 | 55-60 | YKK4505-4 | 710 | MH3S260 |
