本公司的盤式成球機其成球盤直徑在0.5m-7.5m，成球盤傾角35-55°，轉速1-25r/min，配套電機功率3-200kW，產能：0.02～150t/h，分為有動力刮刀和無動力刮刀兩個系列，可滿足多種生產制粒需求。我司成球機具有結構簡單，操作方便，料球水分容易控制，強度高的特點，成球盤采用整體結構，盤底采用多條輻射鋼板加強，堅固耐用；減速機與電動機采用柔性皮帶傳動。啟動平穩，減少了設備沖擊力，提高了設備使用壽命。
型號：PQ10-PQ75
適用物料：粉煤灰、污泥、黏土、礦粉、鈦白粉、磷石膏、鐵精粉等
1、結構新穎、重量輕、高度低，工藝布置靈活方便；
2、成球盤傾角調整便捷；

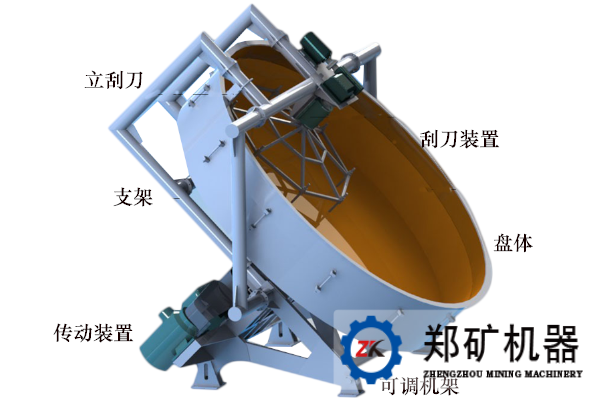

3、成球盤由盤體和盤節組成，盤節可沿盤體上下調節，且盤節端部為邊法蘭，保證料球出盤時不被拉傷、撕裂；
4、機架焊接完畢、消除應力后，其配合面在鏜銑床上一次加工成型，保證整機裝配精度更高、運轉更平穩；
5、由無動力組合刮刀及清角刮刀組成的刮刀裝置，在清底、清邊的同時，與優化過的成球盤配套使用后，使成球效果更好，合格料球成球率高。

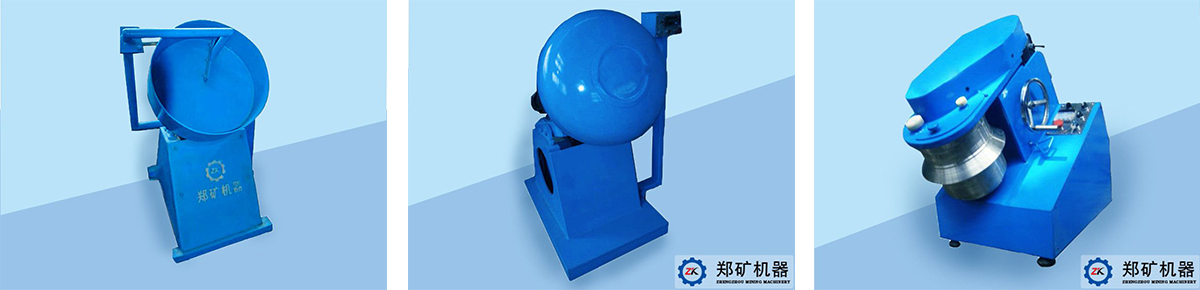

為適應制粒生產企業、研究院所和大專院校等進行規模化生產制粒工藝的試驗研究與新產品開發的需要，我公司根據各制粒機的不同特性，研發出相對應的盤徑0.5米的試驗小型造粒機，以滿足用戶需求。
生料粉被制成粒度均勻的球核，然后送進成球盤中，球核進入成球盤后在盤內受離心力、摩擦力和重力的作用，沿拋物線運動，并在不斷的滾動過程中將球內的水分不斷排擠出表面，由于物料的粘結性和可塑性，球核在運動過程中與生料粉互相粘結并逐漸長大。由于物料的粘結性以及表面液膜的自然揮發，使料球具有一定的強度。當成球盤的傾角、盤邊高、轉速及水分等參數一定時，不同粒徑的料球由于重力不同而按不同的脫離角離開盤邊向下滾動，然后隨著傾斜盤體的轉動從盤的邊部排出盤外。
| 規格型號 | 盤徑 | 盤高 | 傾角（゜） | 轉速（r/min） | 主電機功率（kW） | 刮刀電機功率（kW） | 重量 |
|---|---|---|---|---|---|---|---|
| PQ10 | 1000 | 250 | 35-55 | 2.5-25 | 3 | 1.1×1 | 0.6 |
| PQ12 | 1200 | 250 | 35-55 | 2.5-25 | 4 | 1.1×1 | 0.8 |
| PQ16 | 1600 | 300 | 35-55 | 2-19 | 7.5 | 1.5×1 | 1.4 |
| PQ20 | 2000 | 320 | 35-55 | 1.5-15 | 7.5 | 2.2×1 | 2.2 |
| PQ22 | 2200 | 350 | 35-55 | 1.4-14 | 15 | 2.2×1 | 3.8 |
| PQ25 | 2500 | 350 | 45-55 | 1.2-12 | 15 | 2.2×1 | 5 |
| PQ28 | 2800 | 400 | 45-55 | 1.2-12 | 18.5 | 2.2×1 | 5.8 |
| PQ32 | 3200 | 400 | 45-55 | 1.2-12 | 22 | 3×1 | 8.5 |
| PQ36 | 3600 | 550 | 45-55 | 1-10 | 30 | 3×2 | 9.8 |
| PQ42 | 4200 | 550 | 45-55 | 1-10 | 37 | 4×2 | 12.5 |
| PQ45 | 4500 | 550 | 45-55 | 1-9 | 45 | 4×2 | 13.5 |
| PQ50 | 5000 | 650 | 43-53 | 6-9 | 55 | 5.5×2 | 18 |
| PQ55 | 5500 | 650 | 43-53 | 5.7-8.5 | 75 | 5.5×2 | 30.2 |
| PQ60 | 6000 | 650 | 43-53 | 5.7-8.5 | 90 | 5.5×2 | 32.8 |
| PQ70 | 7000 | 650 | 43-53 | 5.1-7.9 | 132 | 5.5×3 | 45.9 |
| PQ75 | 7500 | 650 | 43-53 | 5.1-7.9 | 160 | 5.5×3 | 50 |
注：以上所有型號均可配置無動力刮刀。
