產品簡介：格子型磨是物料經破碎機破碎和配料后，進行再次粉碎的關鍵設備，主要用于水泥廠原料的粉磨，也可用于電力、冶金、化工等工況企業粉磨各種礦石及其它可磨性物料，具有生產能力大、效率高、節能環保等特點。
產能：0.8-50（t/h）
規格型號：900х1800-3200х13000（m）
應用范圍：廣泛應用于電力、建材、冶金、化工、非金屬
格子型磨是在磨尾增加格子板、卸料錐體等裝置，改變卸料方式，避免過粉磨，與溢流型卸料方式相比，走料更加流暢，粉磨效率高。
1、襯板采用優質耐磨材料鑄造，耐磨損，使用壽命長；
2、對物料物理性質（如粒度、水分、硬度等）波動的適應性強；
3、產品粒度均勻、顆粒度易于調節、合格率高；
4、生產能力大、粉碎比大，可適應不同狀況作業需求，且密封性能良好；
5、單位產品金屬消耗量少；
6、粉磨效率高，能耗低；
7、結構緊湊，操作維修簡便。

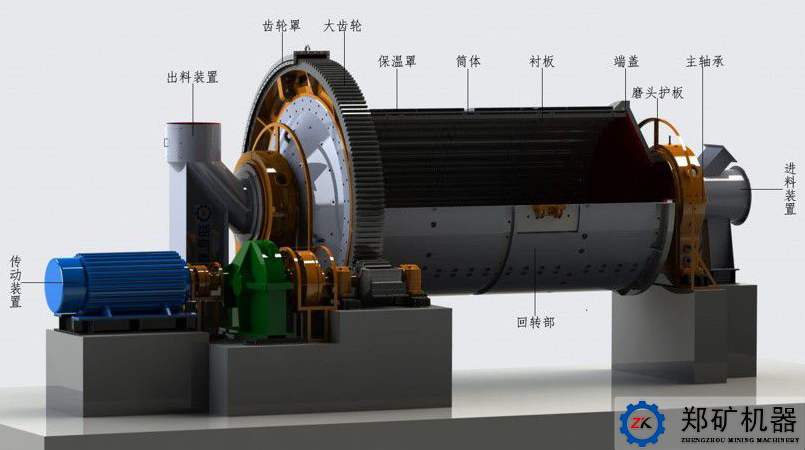

電機通過減速器帶動過橋裝置驅動筒體回轉時，研磨體由于慣性離心力的作用，貼附在磨機筒體內壁的襯板面上與之一起回轉，當其被帶到一定高度后，在重力和離心力的作用下產生拋落將筒體內的物料粉碎，研磨體除有上升、下落的循環運動外，還會產生滑動和滾動，致使研磨體、襯板和被磨物料之間發生研磨作用使物料磨細；物料在受到沖擊破碎和研磨磨碎的同時，借進料端和出料端的物料本身料面高度差，使物料由進料端向出料端緩緩流動，完成粉磨作業。
| 規格 | 產量（t/h） | 轉速（r/min） | 研磨體（t） | 電機 | 外形尺寸長х寬х高(mm) | 重量（t） | |
|---|---|---|---|---|---|---|---|
| 型號 | 功率（kW） | ||||||
| MQG900х1800 | 0.8-1 | 39 | 1.6 | YE3-225M-8 | 22 | 4895х2300х2060 | 5.5 |
| MQG900х3000 | 0.8 | 37.4 | 3.2 | YE3-225M-6 | 30 | 6170х2034х2074 | 5.5 |
| MQG1200х2400 | 1.5-2 | 32.2 | 3 | YE3-280S-8 | 37 | 5750х2700х2523 | 11.3 |
| MQG1200х4500 | 1.5 | 30.43 | 5.8 | YE3-280M-8 | 55 | 8820х2715х2523 | 14.7 |
| MQG1500х4500 | 3-4 | 26.3 | 10 | YE3-315L1-8 | 110 | 9020х3320х2658 | 21 |
| MQG1500х5700 | 3-5 | 26.3 | 12 | YE3-355M1-8 | 132 | 10240х3320х2658 | 23.2 |
| MQG1500х6400 | 3-5 | 26.3 | 13 | YE3-355M1-8 | 132 | 11020х3320х2658 | 24.2 |
| MQG1830х5400 | 5-7 | 23.9 | 15 | YE3-225L1-8 | 185 | 12180х4740х3834 | 33 |
| MQG1830х6400 | 5-7 | 23.9 | 18.5 | YE3-355L-8 | 200 | 11580х4740х3834 | 34.5 |
| MQG1830х7000 | 6-8 | 23.9 | 21 | YE3-3552-8 | 250 | 12180х4740х3834 | 36.2 |
| MQG2200х7000 | 8-10 | 21.4 | 31 | YR5004-8 | 400 | 12900х5365х4124 | 54.7 |
| MQG2200х9000 | 8-10 | 21.4 | 36 | YR5006-8 | 500 | 14900х5365х4124 | 68.5 |
| MQG2400х7000 | 10-14 | 21 | 36 | YR5006-8 | 500 | 13600х5605х4246 | 63.9 |
| MQG2400х8000 | 10-14 | 21 | 42 | YR5601-8 | 560 | 14880х5605х4246 | 68.5 |
| MQG2600х8000 | 16-20 | 19.7 | 52 | YR5602-8 | 630 | 19975х7024х5320 | 104.9 |
| MQG2800х10000 | 20-25 | 19.2 | 66 | YR5604-8 | 800 | 19368х6632х5620 | 127.6 |
| MQG3000х9000 | 20-25 | 18.5 | 78 | YR6302-8 | 1000 | 17824х7388х5796 | 139 |
| MQG3000х11000 | 25-30 | 18.5 | 95 | YR710-8 | 1250 | 19824х7388х5796 | 145 |
| MQG3200х13000 | 45-50 | 17.8 | 116 | YR710-8 | 1600 | 21885х8173х6420 | 210.4 |
